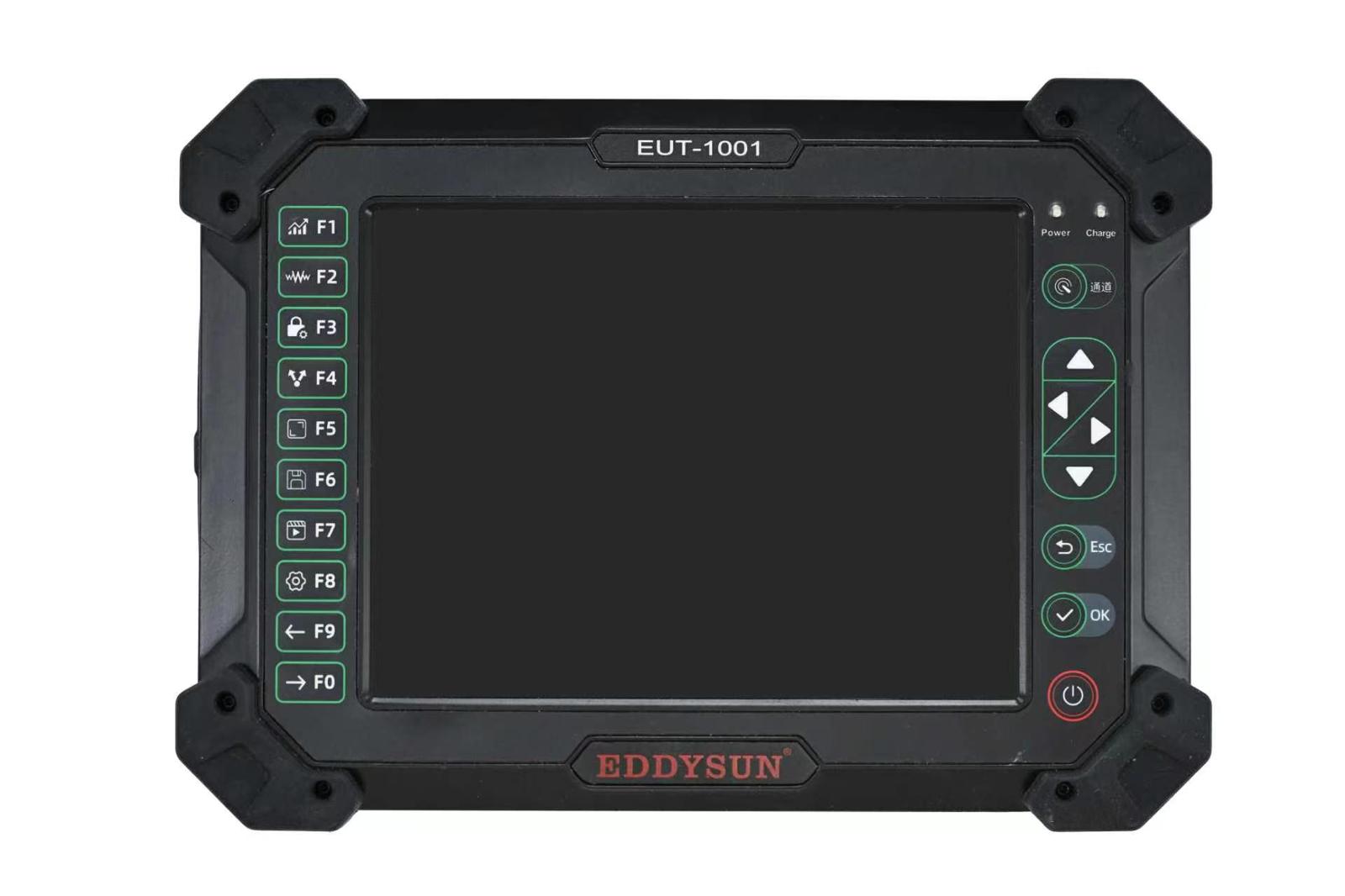

EUT-1001 — Detector de Falhas por Ultrassom

Porque escolher este equipamento

• Pulso de transmissão até 400 V com tr ≤ 15 ns — alta sensibilidade e resolução
• Receptor de banda larga 0,2–25 MHz compatível com transdutores de 10 a 25 MHz
• Faixa de inspeção 3–15.000 mm (onda longitudinal no aço)
• Três gates independentes (a/b/c) com rastreamento e expansão de eco

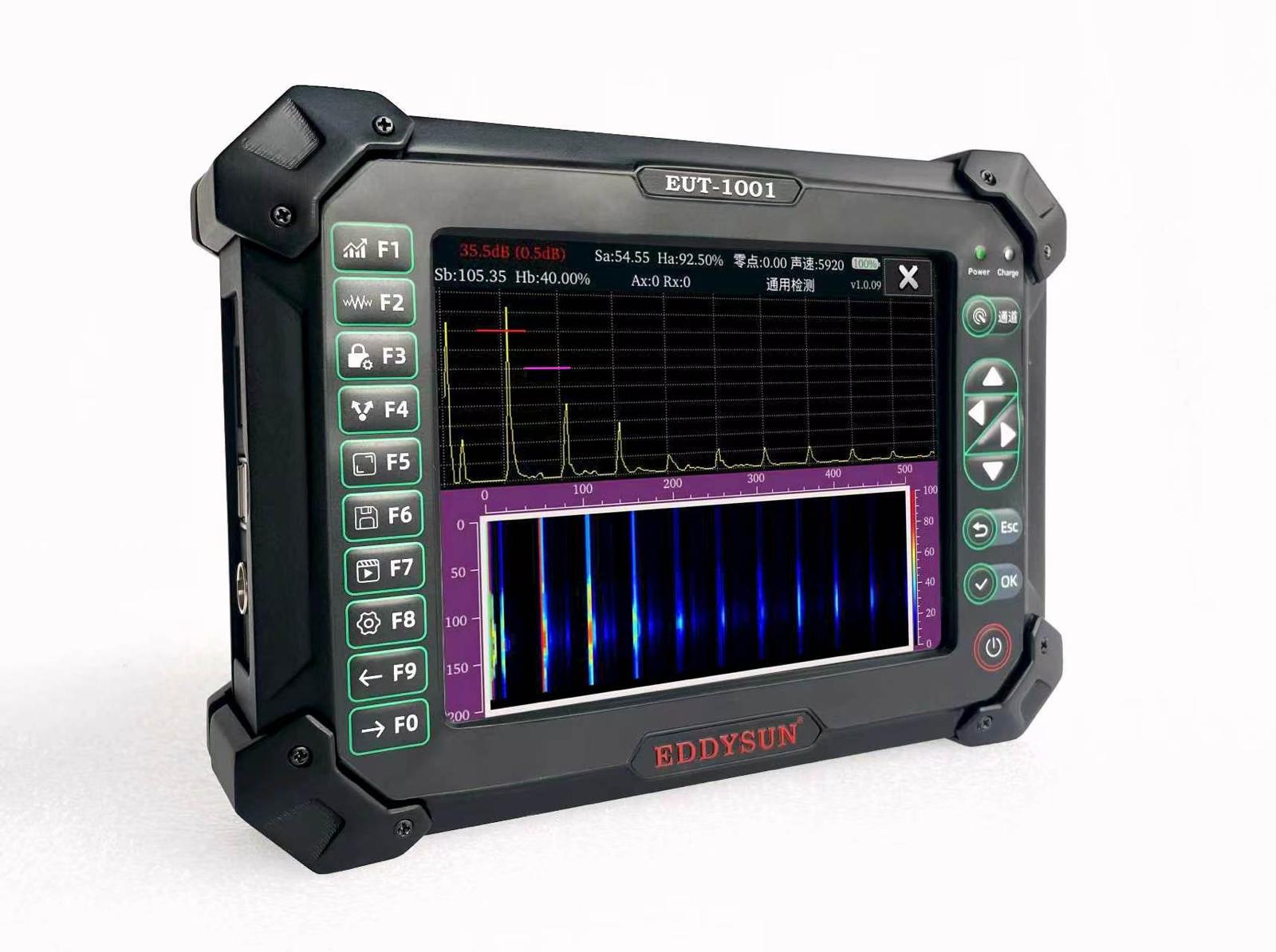

• Imagens B-scan, C-scan e TOFD com reprodução dinâmica de formas de onda
• Relatórios em PDF, Excel e Word; transferência por USB, rede ou WiFi
• Bateria de lítio integrada com até 8 h de autonomia; ≤ 2 kg

O EUT-1001 é um detector de falhas por ultrassom de alta sensibilidade, alta resolução e ampla largura de banda, desenvolvido para atender diferentes requisitos de inspeção em materiais e componentes industriais. A combinação de alta penetração, forte emissão e elevada sensibilidade em banda estreita proporciona capacidade de detecção em peças de grandes dimensões e elevada espessura, incluindo grandes forjados, fundidos e materiais compósitos. Para aplicações que exigem maior resolução, a operação em banda larga com transdutores de pulso estreito permite a detecção de microtrincas. Com pulso de transmissão de até 400 V, tempo de subida ≤ 15 ns, receptor de 0,2 a 25 MHz e faixa de inspeção até 15 m, o equipamento atende desde grandes forjados e rotores até componentes aeronáuticos e automotivos, incluindo compósitos e estruturas coladas. Gera imagens B-scan, C-scan e TOFD, permite reprodução dinâmica de formas de onda e emite relatórios em PDF, Excel e Word com transferência por USB, rede ou WiFi.

Especificações

Pulso de transmissão

200 / 300 / 400 V, tr ≤ 15 ns

Largura do pulso

25–1000 ns, passo de 5 ns

Faixa de frequência

1–6 / 2–15 / 6–20 MHz e 0,2–25 MHz

Ganho

0–110 dB (passos 0,5 / 1 / 2 / 6 dB)

Faixa de inspeção

3–15.000 mm (onda long. no aço)

Velocidade do material

1000–15000 m/s

PRF

25 Hz–10 kHz

Sensibilidade / dinâmica

≥ 62 dB / ≥ 32 dB

Resolução em campo distante

≥ 28 dB (2.5P20)

Gates

3 independentes a/b/c com expansão de eco

Imagem de varredura

B-scan / C-scan / TOFD

Medição de espessura

0,2–1000 mm (onda long. no aço)

Memória

16 GB / 64 GB

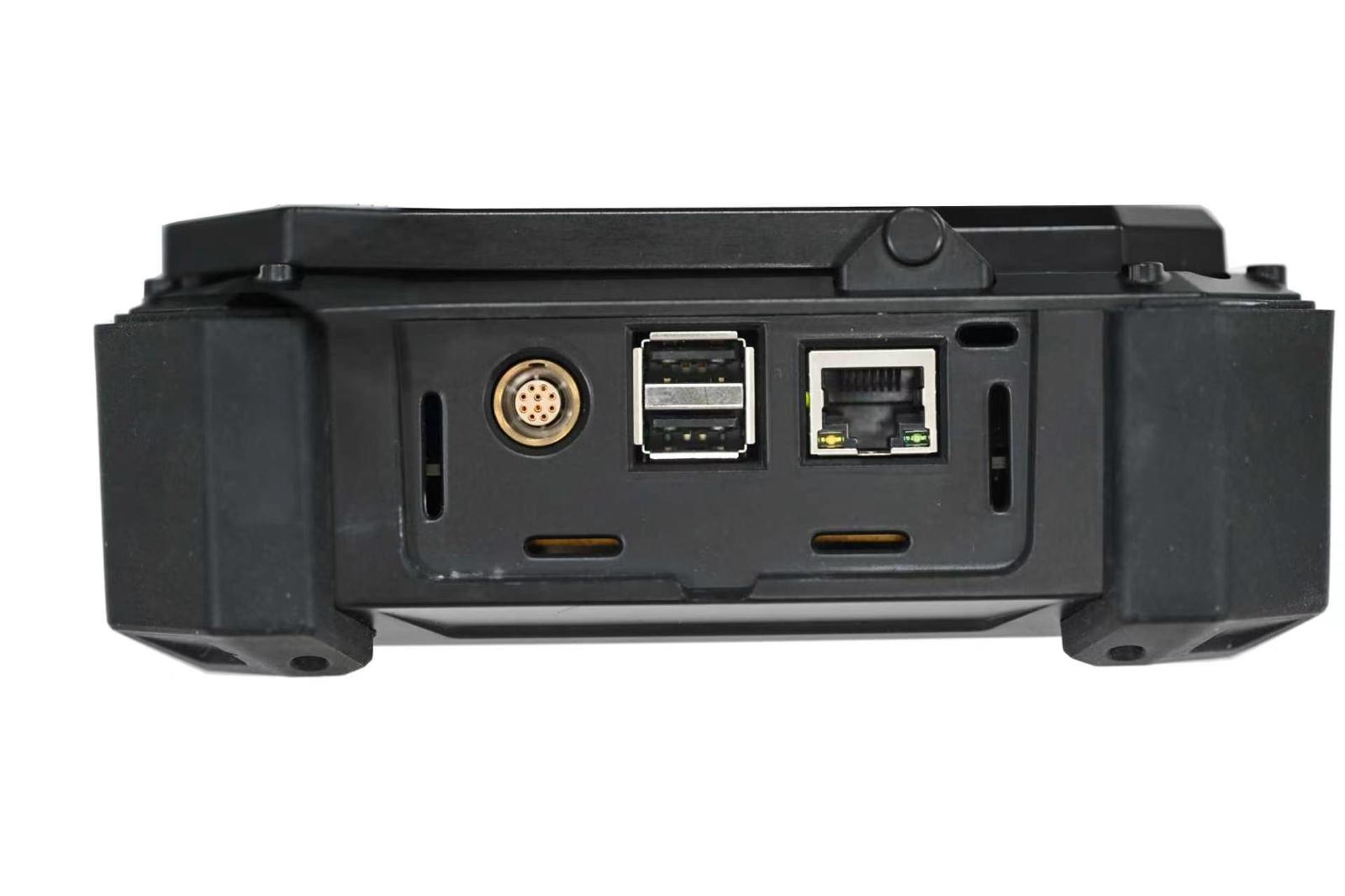

Interfaces

USB, rede, WiFi, mouse

Tela

TFT LCD colorida 6,5" touch, 640×480

Dimensões e peso

210×150×45 mm, ≤ 2 kg

Temperatura de operação

-20 °C a +55 °C

Alimentação

DC 19 V; bateria de lítio 14,8 V 5,7 Ah (até 8 h)
