EEC-309 · RFT + ECT
Sua inspeção precisa mesmo do IRIS?
Instrumento portátil para tubos de trocadores de calor, condensadores, caldeiras e tubulações de pequeno diâmetro. Combina ECT para materiais não ferromagnéticos e RFT para tubos ferromagnéticos, incluindo aço-carbono.
Projetado para o campo
Compacto por fora. Preparado para inspeções exigentes.
ECT + RFT
Uma passagem.
Duas respostas.
Deteção de defeitos e avaliação eletromagnética da perda de parede na mesma inspeção.
A avaliação realizada por ECT/RFT é baseada na resposta eletromagnética e em calibração sobre descontinuidades conhecidas. Não equivale à medição ultrassónica quantitativa obtida por IRIS.
Diagnóstico rápido
Qual é a sua necessidade de inspeção?
Escolha o problema que precisa resolver. A recomendação muda consigo.
Precisa inspecionar centenas ou milhares de tubos numa parada curta?
EEC-309
ECT ou RFT favorecem uma triagem rápida de todo o feixe tubular.
Uma plataforma. Dois métodos.
ECT + RFT.
Sem carregar complexidade desnecessária.
Para trocadores de calor, condensadores e outros sistemas tubulares, o EEC-309 combina velocidade, flexibilidade e leitura estruturada dos resultados.
A decisão, lado a lado
Não existe uma técnica melhor. Existe a técnica certa para a pergunta.
A avaliação por ECT/RFT decorre da resposta eletromagnética e da calibração sobre descontinuidades conhecidas. Não equivale à medição ultrassónica quantitativa do IRIS. A aplicabilidade e a probabilidade de deteção dependem do material, geometria, limpeza, mecanismo de dano, sondas, calibração e procedimento.
Do sinal à decisão
Veja o feixe. Localize a indicação. Organize o resultado.

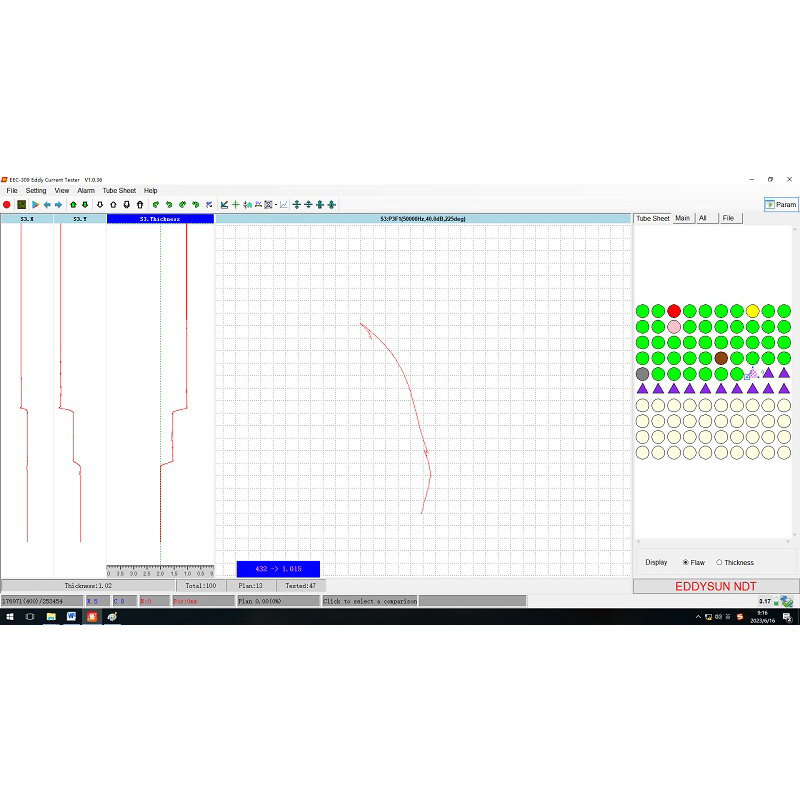

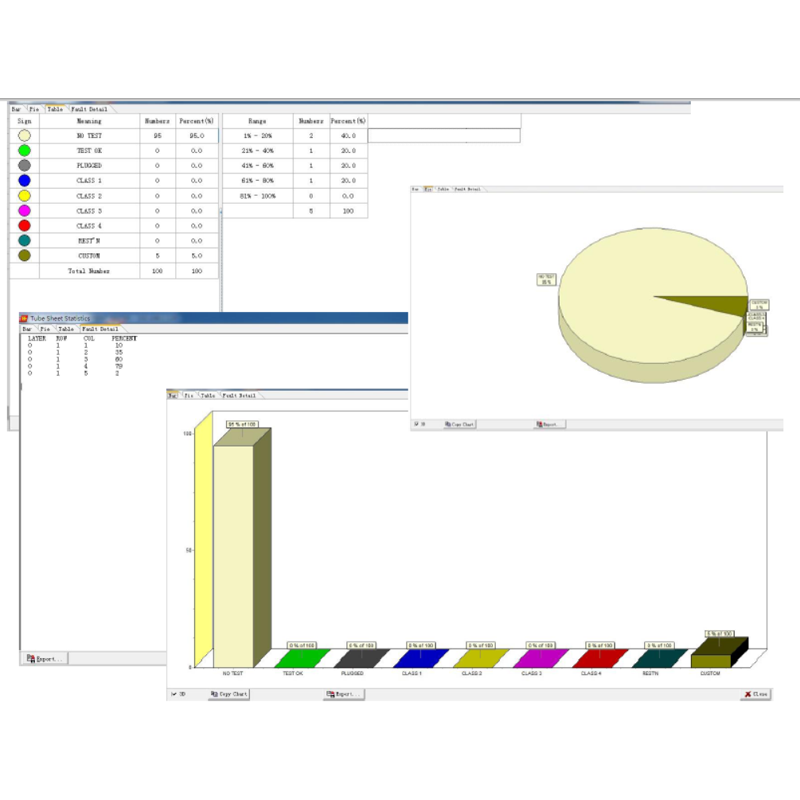

As imagens abaixo são capturas reais do software do EEC-309.
Escolha técnica transparente
Onde o EEC-309 se encaixa — e quando o IRIS continua necessário.
Onde o EEC-309 se encaixa
- Triagem de centenas ou milhares de tubos
- Paradas com janela operacional limitada
- ECT em tubos não ferromagnéticos
- RFT em tubos ferromagnéticos, incluindo aço-carbono
- Localização e classificação de indicações
- Organização dos resultados pelo mapa real do feixe tubular
- Trabalho sem água como acoplante
Quando o IRIS continua necessário
- Medição ultrassónica quantitativa da espessura
- Confirmação detalhada de indicações
- Aplicações nas quais o procedimento ou o cliente exige IRIS
- Situações em que ECT/RFT não oferecem a detectabilidade necessária
Referências técnicas potencialmente aplicáveis
A norma e o procedimento aplicáveis devem ser definidos conforme o material, o ativo, a finalidade da inspeção e os critérios de aceitação do projeto. A conformidade depende do procedimento completo, das sondas, da calibração, do pessoal e dos critérios de aceitação — não apenas do equipamento.
Avaliação sem compromisso
Peça a avaliação da sua aplicação.
Envie os dados do feixe tubular e a equipa Synvor responde com a recomendação técnica — ECT, RFT ou IRIS — para a sua próxima inspeção.
- Resposta direta por e-mail ou WhatsApp, sem intermediários.
- Recomendação técnica entre ECT, RFT e IRIS, com base no material e na geometria.
- Sem compromisso: serve para decidir, não para ser pressionado.
Resposta inicial em até 1 dia útil. A proposta técnica é normalmente enviada em até 48 horas após o recebimento dos dados completos da aplicação.
EEC-309
Porque nem toda inspeção precisa de IRIS.
Conte-nos o material, a geometria e o problema. A nossa equipa avalia consigo se o EEC-309 pode assumir a sua próxima inspeção.
Perguntas frequentes
O EEC-309 substitui sempre o IRIS?
Não. O EEC-309 combina deteção de falhas e avaliação eletromagnética da perda de parede, com elevada produtividade. O IRIS continua indicado quando é necessária medição ultrassónica quantitativa ou confirmação detalhada.
Que informação é necessária para avaliar a aplicação?
Material, diâmetro e espessura dos tubos, quantidade, tipo de equipamento e mecanismo de dano que pretende detetar.
O EEC-309 trabalha com aço-carbono?
Sim. Para tubos ferromagnéticos, incluindo aço-carbono, a plataforma utiliza RFT — campo remoto.
